lunes, 19 de octubre de 2020

Sh2-150, Marte, IC63 dos noches

 Esta es la crónica de mis dos últimas salidas del 11 y el 16 de octubre. La primera estaba destinada a sacar Marte cerca de su oposición, y algo más mientras esperaba a que llegara a su punto más alto. En la segunda me propuse sacar el objeto 150 del catálogo Sharpless (Sh2-150), una tenue región de HII en Cefeo. Para ambas sesiones saqué el tubo SW 200/1000 PDS, junto con la ZWO ASI 178 MC para Marte, y la Canon 1100Da para cielo profundo.

Después de tanto tiempo sin salir, entre las vacaciones y las condiciones meteorológicas, sabía que algo tenía que pasar, y así fue: por causas indeterminadas, la configuración del EQMOD se había perdido. Afortunadamente no fue difícil volver a configurarlo, y mientras se levantaba el planeta rojo, me dio tiempo a sacar unas cuentas tomas de IC63, la nebulosa Gamma Casiopea o Fantasma de Casiopea.


Son 24 tomas de 300 s a ISO 1600. En esta imagen se ve a la estrella Navi, y además su reflejo (abajo a la derecha, como una mancha azul). Esto puede ser debido al reflejo de la brillante estrella en el sensor de la cámara y su rebote en la lente del corrector de coma. Se pueden ver también los objetos IC63 y IC59.

Por fin llegó el momento sacar videos de Marte. Desgraciadamente y como suele ser habitual, el seeing no fue muy bueno. Pero como hasta dentro de 15 años no va a acercarse tanto a la Tierra, había que sacar lo que fuera, y esto es lo que salió:


El 16 de octubre la previsión para la noche no era muy buena, con nubes altas hasta tarde. Pero había ganas de salir y allá fuimos Juan, José, Edu, Jerónimo y yo. La noche no comenzó muy bien para mí. Para empezar, y como había nubes todavía, confundí la polar con otra estrella y perdí un buen rato mientras me daba cuenta hasta que lo corregí. Después, una vez alineado y sincronizado, dirigí el equipo hacia el objeto seleccionado Sh2-150. Pero después de unas cuantas tomas de 300 y 600 s sospeché que no estaba sacando el campo con la orientación deseada, así que tuve que cambiarla a mitad de la noche, perdiendo un tiempo precioso de señal. Pero bueno, a pesar de no verse casi nada en las tomas simples, el apilado reveló por fin el objeto:


Son 18 tomas de 600s a ISO1600.

y como tenía las tomas del encuadre fallido, también las apilé y esto es lo ha quedado con 7 tomas de 300s y 7 de 600 s. Hay que decir que en el proceso de captura iba totalmente a ciegas, es decir, ni veía lo que estaba sacando, ni sabía lo que tenía que salir. La verdad es que pensaba que iba a sacar "un bonito campo de estrellas" y nada más. Quizás esto haya hecho la captura de este objeto algo más interesante.





Y esto es lo que dieron de sí estas dos noches. A ver si para la próxima no hay que esperar tanto. Hasta entonces, pues.


Por Fernando Peci





viernes, 4 de septiembre de 2020

M22 - Cúmulo globular en Sagitario

Un año más de nuevo de vacaciones de veraniegas, un tanto peculiares por el dichoso virus, decidí cargar de nuevo el coche con el equipo.

Ni que decir tiene que para sacar algo medio decente no queda más remedio que usar el filtro UHC que adquirí el verano anterior, ya que en pleno Fuengirola y en el mes de agosto la contaminación lumínica es bestial, pero hay que aprovechar estos días de descanso para dedicarle tiempo a la afición porque el resto del año a veces resulta bastante más complicado.



Como ya comenté en mi entrada del verano anterior, desde mi balcón de un primera planta tan solo tengo una pequeña porción de cielo orientado hacia el suroeste por donde transitan durante las noches veraniegas las constelaciones del Escorpión, Sagitario, Capricornio y Acuario, por lo que no tengo más remedio que hacer una puesta en estación "a ojo" y apuntar a alguno de los objetos interesantes de estas constelaciones.

El primer objeto al que apunté en mis vacaciones es el cúmulo M22 (también conocido como NGC 6656) en la constelación de Sagitario. Se trata de un cúmulo globular bastante brillante situado prácticamente en la eclíptica y de un tamaño ligeramente superior al de la luna llena. Al parecer contiene aproximadamente 500.000 estrellas y está situado a unos 10.400 años-luz.

Y después de realizar 53 tomas de 180s., éste fue el resultado. ¡ Hasta la próxima!



Datos de la captura:

- 53 tomas lights de 180s. (temperatura del chip del sensor 39-44ºC). Total exposición: 2h y 39 min.
- ISO 800.
- Apilado con DeepSkyStackert (20 darks, 20 flats,60 bias).
- Procesado con PixInsight.
- Captura con APT Tool.

Equipo:
- Montura EQ6.
- Tubo C9.25 a f6,3.
- Guía fuera de eje (OAG de Celestron).
- Cámara guía: QHY5L-II.
- Cámara principal: Canon 550d modificada con filtro UHC.

Por José M. Aumente (Ceres)


martes, 1 de septiembre de 2020

Cielo profundo con la AZGTI: Canon 50 1.8 y Nikkor 105 2.5... y ¡mucha luz de farolas!

Por Azaleh

Una vez puesta en marcha la montura AZGTI en modo ecuatorial con seguimiento, me dispuse a disparar a todo lo que se meneara... desde mi balcón. Desde uno de ellos tenía la vía láctea a tiro y desde otro, Andrómeda.

Montaje balconiano con AZGTI en modo ecuatorial, Canon 1100D y evoguide 50ED con QHY5LII mono montadas en dos pletinas cruzadas.

El seguimiento ha tenido sus más y sus menos, con espículas y valles, momentos excelentes y momentos terribles, pero al ser focales cortas, no tenía mucho efecto en lo puntuales de las estrellas.

Ha habido de todo en la edición, con banding, contaminación lumínica mogollón, tomas sobre-expuestas, además de farolas, palmeras y luces parásitas varias. Pero ahí está, es posible, y algo se ha podido sacar, ahí van las imágenes:

Canon 50mm 1.8

Este objetivo hacía foco sin problemas en mi Canon 1100D modificada tras la retirada de los "shims", pero no pude hacer uso de toda su luminosidad por el exceso de contaminación lumínica, y tuve que usar un punto intermedio de ISO 200 y f/5.6 para no tener fotos veladas. A mayor apertura, por otra parte, mayor distorsión, por lo que el diafragma algo cerrado es deseable.

Vía láctea centrada en Mu-Sagitarii. Canon 1100D modificada + Canon 50 1.8. f/5.6. 59 tomas de 180s a ISO 200. Seguimiento con AZGTI, evoguide 50Ed y QHY5LII mono. Apilado y edición con PI. Sagitario. M16. M17. M18. M25. M24. M23. M20. M8. M22. M6. Escudo. Cola de la Serpiente. M70. M69.

Foto anterior resuelta. ¿Cuántas nebulosas podéis ver?


Vía láctea centrada en beta-scutum. Canon 1100D modificada + Canon 50 1.8. f/5.6. 20 tomas de 180s a ISO 200. Seguimiento con AZGTI, evoguide 50Ed y QHY5LII mono. Apilado y edición con PI. Scutum. M17. M18.


Foto anterior resuelta

Capricornio, o al menos, eso creo. No es muy chula, pero algo tenía que sacar después de perder de vista mis objetivos principales. Prueba de mosaico de dos tomas de 11 imágenes a ISO 800 cada una de 180s. Canon 50 1.8 a f/7.1. Canon 1100D modificada. Seguimiento con evoguide 50ED + QHY5LII mono en una AZGTI en modo ecuatorial.

Júpiter y Saturno... deslumbrados. Fueron las últimas tomas y me gustó el artefacto del objetivo por la luminosidad de los planetas. Canon 1100D modificada + Canon 50 1.8. f/5.6. 15 tomas de 180s a ISO 200. Seguimiento con AZGTI, evoguide 50Ed y QHY5LII mono. Apilado y edición con PI. El diafragma tiene 7 hojas, salen 14 espículas, contadas.

Nikkor  105mm 2.5 AIS

Gran lente que compré de segunda mano hace algún tiempo. Quién me la vendió, me hizo una llamada muy misteriosa para explicarme que este objetivo había estado montado en los 70 en un coche de policía para tomar fotografías de infractores de velocidad, nada menos. Se trata de una gran lente con escasa distorsión, aunque para hacer foco, por tener que ir con un adaptador Nikon a EOS, necesita f/11. Aún así, me gusta mucho, lástima de contaminación lumínica.

Galaxia de Andrómeda. M31. M32. Canon 1100D modificada. Seguimiento con evoguide 50ED + QHY5LII mono en una AZGTI en modo ecuatorial. 50 tomas de 300s a ISO 800 apiladas y editadas con PI. Objetivo Nikkor 105mm f/2.5 AIS a f/11 para hacer foco. La foto no da más de sí, no os imagináis el desastre de apilado...

Pléyades. Prueba a ISO 1600, sorprendido de haber sacado algo de nebulosidad a pesar de poca exposición y gran contaminación lumínica. Mereció la pena la espera. Canon 1100D modificada. Seguimiento con evoguide 50ED + QHY5LII mono en una AZGTI en modo ecuatorial. Objetivo Nikkor 105mm f/2.5 AIS a f/11 para hacer foco. 21 tomas 300s a ISO 1600. Apilado y edición con PI.

Mirfak (Alpha-Perseii). Un aperitivo mientras esperaba a Andrómeda, que en esta fechas es algo noctámbula. 30 tomas de 300s a f/11 ISO 800. Canon 1100D modificada + Nikorr 105mm 2.5 AIS. Seguimiento con AZGTI, evoguide 50Ed y QHY5LII mono. Apilado y edición con PI.

Bueno, pues espero que os haya gustado la galería, seguiré insistiendo pero esta vez con filtros y, quien sabe, quizás le acople un ED72 a esta pequeña montura...

¡ Hasta la próxima !

domingo, 30 de agosto de 2020

Cielo profundo con la AZGTI: Puesta en marcha

Por Azaleh

Desde que tengo la montura AZ-GTI de Skywatcher, una montura altazimutal, no he dejado de pensar en usarla para hacer astrofotografía de cielo profundo con seguimiento. Dado que el peso que soporta es muy limitado, no podía usar mi tubo guía (el evoguide 50ED) con el Maksutov 127, así que hice un montaje para usarla con la cámara reflex (Canon 1100D modificada) en modo ecuatorial (ahora hasta la venden con kit para tal uso);


Cámara Canon 1100D modificada con objetivo Yashica 75-200 macro f/4.5 montado gracias a un adaptador específico. Tubo guía evoguide 50ED de SkyWatcher con cámara QNY5LII mono.

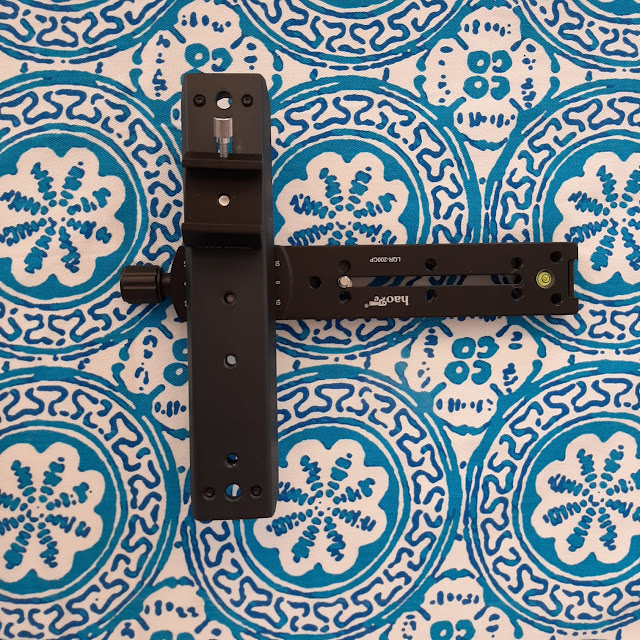

Detalle del montaje de dos pletinas, una de Skywatcher de 21cm y otra fotográfica que tenía por ahí sin uso.  El soporte tipo Vixen es de Aliexpress, unido con un tornillo de rosca 1/4 también de Aliexpress, aunque los venden en ferreterías especializadas (p.e. Tornillería el Granadal en Córdoba). Desde luego sería más conveniente uno de esos tubos guía pequeños con soporte sobre cámara, pero no quería gastar más, así que aproveché lo que tenía.

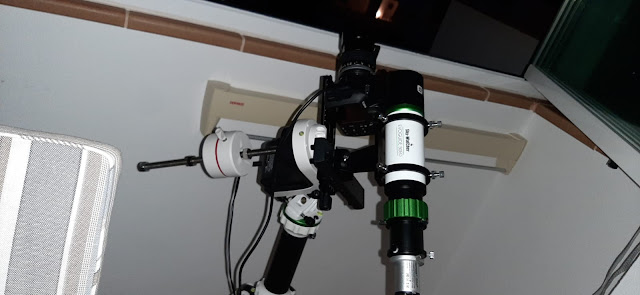

Este es el montaje en ecuatorial, con la cuña ecuatorial de la Star Adventurer, una barra roscada de rosca métrica M12 (no vale la de la star adventurer que es M8, hace falta un adaptador o bien comprar la barra en cualquier ferretería y cortarla a medida). La pesa es de 2 kg comprada en Amazon. La cámara apunta a la estrella polar.


Puesta en marcha de la AZGTI en modo ecuatorial


Tal y como se ve en las fotos, hace falta (vínculos en los pies de foto):

- La cuña ecuatorial de la Star Adventurer. Hay que tener en cuenta que la posición es invertida al uso normal, por la disposición de los ejes de la montura. De este modo, el norte se queda donde mira la cámara en la foto al revés que en la Star Adventurer, y la latitud se marca como 90 - L (Si es 37, en la cuña marcaría 90 - 37 = 53).
- Una barra de contrapesos M12 cortada según lo que se quiera contrapesar (yo la corté a 35 cm pensando en el Maksutov 127 pero para este montaje es suficiente con 25cm).
- Una pesa adecuada, yo compré una de 2 kg.
- Sustituir el tornillo para el soporte de la montura a la cuña puesto que el que viene con la cuña no permite el movimiento libre de la montura. La mejor solución que he encontrado es intercambiar el tornillo de la pesa por el de la cuña, tal y como se ve en la foto.

Sustitución del tornillo de rosca métrica M8, valdría cualquiera que sea corto. Hasta encontrar esta solución tenía un tornillo de cabeza hexagonal estándar de ferretería que apretaba y aflojaba con un destornillador.



Software necesario

- Hay que actualizar el firmware de la montura (a riesgo del consumidor) para el uso dual AZ/EQ, se puede enconrar en la página de Skywatcher. Si se quiere usar de nuevo en altazimutal recomiendo cambiar el driver, o su uso es muy incómodo porque el buscador queda abajo (está invertido con brazo a la izquierda, aunque se puede seguir usando para visual en modo ecuatorial.
- Aplicación de guiado, yo uso PHD2.
- Aplicación APT o similar para control de cámara, montura y guiado.
- Planetario, recomiendo Cartes du Ciel, el Stellarium no funciona con monturas SkyWatcher.


Prueba de campo

Y, por fin, a probarla in situ, los pasos son los siguientes:

1) Equilibrado del trípode con la cuña ecuatorial utilizando la burbuja que tiene la cuña.

2) Puesta en estación de la cuña ecuatorial. Yo he usado el método del móvil, aunque el GPS se altera al acercarlo a la montura y me ha funcionado mejor primero ajustar la latitud y luego usar la brújula del programa GPS que uso para el móvil para orientarla hacia el norte girando la cuña sobre la columna del trípode, por lo que no hace falta tocar los tornillos de la cuña para nada. Hay quien le pone un buscador de la polar pero no quiero tocar la montura y, total, yo no veo la polar desde mi balcón.

3) Montaje de la AZGTI sobre la cuña, pletina con la cámara y tubo guía y conexión de cables, y equilibrado minucioso. Hay que colocar los ejes de la montura para que la cámara apunte al sitio teórico de la polar que es el inicio de la app SynScan. En mi montura el eje Dec va algo duro y es dicífil de equilibrar, motivo por el cual creo que no va muy fino el guiado, como se verá más adelante.



4) Conectarnos por WIFI a la montura. Recomiendo poner una contraseña en la app de Synscan o se desconectará con frecuencia porque muchos móviles se conectan automáticamente a las redes abiertas y nos echan. Esto durante la captura fastidia, y bastante.

5) Arrancar Synscan App y seleccionar modo EQ. Moveremos la montura utilizando la aplicación para que la cámara apunte hacia un lugar visible del cielo y seleccionaremos la opción align-ALIGN WITH SYNC. Allí lo dejaremos esperando a resolver una imagen.

6) Arrancar APT, conectar la cámara y la montura. No olvidar configurar el planetario y la focal de la cámara (en este caso 200 mm) para que funcione el POINT CRAFT (hice un post sobre eso hace algún tiempo) y hacer una primera captura con el foco aproximado. En opciones de guiado hay que seleccionar Dithering con un tiempo bajo de "time-out", para que no se pierda mucho tiempo, p.e. 30 segundos (parece que se hace pero el PHD2 no se comunica con el APT para decir que se ha hecho).

APT tras resolver la foto inicial. Hay que abrir el planetario y pulsar SHOW primero y, SYNC después.


7) Abriremos entonces el Cartes du Ciel y lo conectamos a la montura. Hay que configurar adecuadamente los puertos para que se conecte con APT. Pulsar en el APT SHOW primero y, luego SYNC para sincronizarlo con la montura. El orden realmente importa. Entonces podemos pulsar "seguir al telescopio" y veremos que la montura se ha centrado en nuestro objeto. Casualmente, he caído en M15, un pequeño cúmulo en Pegaso.



Veremos que se han seleccionado coordenadas en la app de Synscan y pulsamos sobre las flechitas de arriba a la derecha >>> para hacer seguimiento sideral, si no está ya activado. Salimos de las opciones de alinear la montura.



8) Una vez alineada la montura y sincronizado todo, en Cartes du Ciel dejamos de seguir al telescopio para poder mover el planetario y buscar el objeto deseado, en este caso, la galaxia de Andrómeda. Aprovechamos para hacer foco de la mejor manera posible (con liveview sobre una estrella brillante o bien foto a foto con la ayuda de la función FOCUS AID del APT). Tendremos que jugar con el diafragma y foco para conseguir la mejor imagen.



Se puede centrar el objeto fácilmente con la función AIM dentro de las opciones de POINT CRAFT de APT.

9) Una vez centrado el objeto, abrimos PHD2, conectamos la cámara guía y la montura, comenzamos exposiciones y calibramos. Puede dar algún error por la falta de una perfecta puesta en estación, pero seguimos adelante. Seleccionamos una estrella y ... ¡ a guiar !

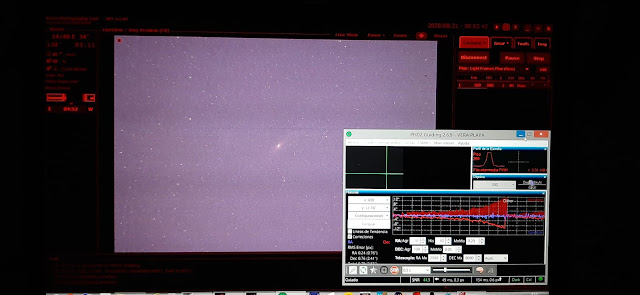

Las curvas que he obtenido no son muy satisfactorias, pero he conseguido guiado de 5 y 10' sin problemas con focales cortas como son los objetivos. Los problemas que se ven en DEC creo que se deben a varios motivos, falta de equilibrado perfecto, dureza del eje y una mala puesta en estación, entre otros.

Se ven grandes desviaciones en el eje DEC, que mejoran tras centrado en el objeto quedando la pesa mirando hacia el suelo, lo que sugiere un problema de equilibrado. No obstante, funciona.


10) Ahora ya podemos empezar nuestro plan en el APT, en este caso usé tomas de ISO 800 y 180 s por miedo al guiado, aunque más adelante comprobé que tolera 300s y 600s sin pestañear.



Y aquí el resultado de 80 tomas de 180s a ISO 800:

Galaxia de Andrómeda. M31. M32. M110. 80 tomas 180s, ISO 800, Canon 1100D modificada. Objetivo Yashica 75-200 Macro 4.5 a 200 mm f/8. AZGTI. Seguimiento con evoguide 50ED y QHY5LII mono. Apilado y procesado con pixinsight.



Este objetivo tiene una gran distorsión en la periferia y las estrellas solo salen puntuales en el centro, no sé si es porque es un objetivo macro, pero no es ideal para astrofotografía al menos a focal de 75mm. Todo ello, unido a la fuerte contaminación lumínica, hizo muy difícil el procesado.

Mientras esperaba a Andrómeda, hice alguna tomas de prueba sobre las constelaciones del caballito y delfín, que estaban a tiro con 75 mm de focal, cada una con 6 tomas de 180s apiladas:


Equuleus


Delphinus


En vista del fracaso del objetivo por su distorsión, más adelante tuve otros proyectos con el Nikon 105mm y el 50mm 1.8 de Canon, pero quedan para otro post.

Y aquí se acaba la historia, por ahora, entre palmeras, farolas, luces de los vecinos, juergas de pisos alquilados y focos de discotecas...



¡Hasta pronto!

viernes, 28 de agosto de 2020

Nebulosa del velo... ¡al viento!

Por Azaleh
Nadie se animó a una salida el 12 de Julio, y por verme con ganas, Luis me invitó a compartir su pedazo de cielo Cordobés, así que allí me planté con todo el equipo. Hacía tiempo que no coincidíamos, y fue una gran sorpresa volver a verle.
Tenía ganas de probar las tomas dobles con las cámaras 550D a foco primario y la 1100D con el montaje en piggyback. Además, había mandado a revisar la cámara 1100D por la imposibilidad de hacer foco tras la modificación y pedí a un técnico que conocí a través de un amigo que retirara los shims para acertar el sensor a la bayoneta y así mejorar el foco. De este modo, pude conseguir foco sin problema con algunos objetivos (p.e. el Canon 50 1.8) y cerrando el diafragma un poco con otros. Lamentablemente, a pesar de retirar los shims, no fue posible hacer foco con el gran angular. No sé si mejorará algo con un filtro de clip para contaminación lumínica, aunque aún no tengo ninguno.
Nebulosa del velo occidental
Monté todo el equipo, y apunté el telescopio a la nebulosa del velo occidental (Caldwell 34, NGC 6960, centrada en 52 Cygni), también conocida como de la escoba de la bruja o el dedo de Dios, entre otros nombres. Fue originada hace unos 5.000 años a partir de una supernova y una magnitud visual de +5. La cámara en piggyback capturó gran la zona completa y además el cúmulo abierto en Vulpécula NGC6940. Pude hacer muy pocas tomas por el viento, de tres minutos, pero ahí va el resultado:

Área del velo. 31 tomas de 300'' (2h38m) ISO 800, f/11, Canon 1100D modificada y sin shims en piggyback con objetivo Nikkor 105 f/2.5 manual, un clásico. El viento influyó menos por la menor focal. A pesar de todo, el objeto fue muy difícil de separar de la nebulosidad del fondo.


Fotografía resuelta con Cartes du Ciel para 105mm de focal.


Nebulosa del velo occidental centrada en 52 Cyni. Solamente pude obtener 17 tomas de 300s por el viento, fue una pena tener que desechar el resto. Se trata por tanto de 1h25m de integración. Canon 550D modificada a foco primario en un SW ED120, montura AZEQ5 con seguimiento (cámara QHY5LII mono, tubo evoguide 50ED, PHD2).

La contaminzación lumínica y la poca exposición hizo difícil la edición y resalte del objeto, con lo que espero poder tomar más imágenes en el futuro para mejorar el detalle de la nebulosa, que creo es de las más bonitas del cielo.
Lo mejor de la velada fue sin embargo, desempolvar el telescopio de Luis, con el que pudimos observar múltiples objetos y probar varios oculares y binoculares. Disfrutamos enormemente de los oculares de gran campo que teníamos, especialmente del 42mm de Skywatcher.
Y ahí las fotos de "grupo":




¡A disfrutar!

jueves, 27 de agosto de 2020

Una de asteroides: Angelina y Lioba

Por Azaleh

Buena sorpresa me llevé al revisar los lights de la nebulosa de la laguna el pasado mes de junio. Al avanzar adelante y atrás me fijé en dos puntitos que se movían, como se puede ver en el vídeo:


Las tomas fueron realizadas el día 26/6/2020 entre las 24h y las 3 de la mañana, la descripción puede verse en la entrada de ese día (véase enlace anterior).

Busqué la imagen correspondiente a la hora y día en el Cartes du Ciel, y estaban perfectamente identificados. Lástima no haber descubierto nada nuevo, ya que se trata de dos asteroides descubiertos hace 100 años ya.

Imagen de programa Cartes du Ciel a la fecha y la hora de captura.

Asteroide 64 Angelina

Se trata de una asteroide muy brillante de la parte central del cinturón de asteoides de unos 50 km de diámetro y fue descubierto en 1861.



Asteroide 974 Lioba

Otro asteroide del cinturón de asteroides descubierto en 1922 con nombre de una monja anglosajona.



Las tomas del vídeo inicial no tienen edición, solamente están calibradas. Los asteroides han sido integrados con el DSS gracias a la función Drizzle 3x de la zona. Tienen una mínima edición con Pixinsight utilizando contenedores de procesos e imágenes.

¡A disfrutar!



martes, 11 de agosto de 2020

Tránsito de Ganímedes (08/08/20)

Echando un ojo a las efemérides de Júpiter, el pasado 8 de agosto se anunciaba el tránsito de dos de sus lunas, primero Ganímedes y luego Ío, si bien ésta última tendría lugar muy avanzada la noche y cuando el planeta estaba muy bajo en el horizonte, quedando fuera del alcance desde mi terraza.

Así que saqué el video del mayor de sus lunas galileanas, aunque por un error de cálculo empecé más tarde de lo previsto. ¡Lástima!.

Saqué un total de 55 vídeos de 100 frames cada uno espaciados cada 3 minutos y procesados posteriormente con AutoStakkert3, Registax y Movie Maker.

Una pena que los últimos vídeos sean de mala calidad debido a que el seeing fue empeorando a lo largo de la noche lo que se acentuó aún más a medida que el planeta se lanzaba hacia el horizonte.

Este es el resultado. ¡Hasta la próxima!


José M. Aumente (Ceres)
